產品介紹

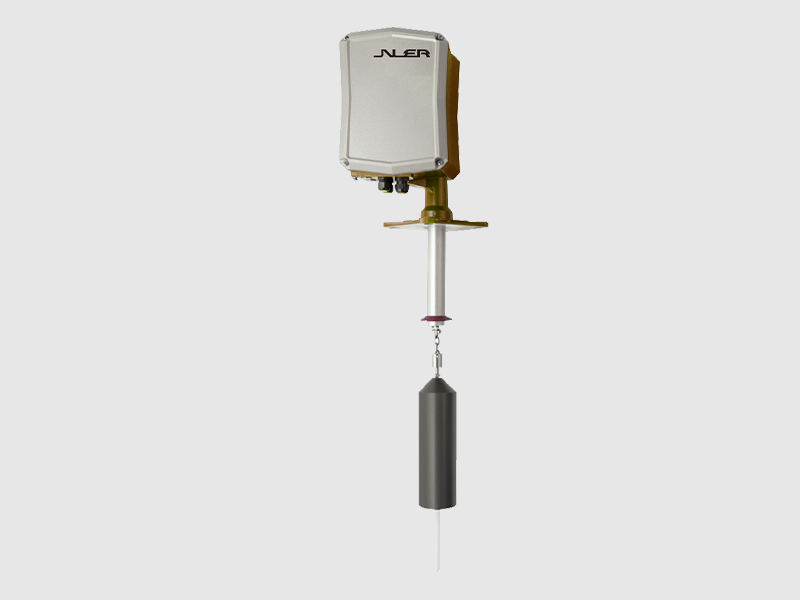

       ZDL100重錘料位計的先進電子器件采用智能電機控制。每個測量周期均以測錘/鋼纜組件降至容器內部的方式啟動。鋼纜下降/提升的量等于在W55安裝點下方自測量起始點至物料表面之間的無料空間距離。 該距離使用霍爾效應探測技術和微控制器計時器電路進行測量，測量分辨率在0.045"之內。在探測與物料表面接觸時還采用了磁技術。測量數據刷新后，電機反向運行，測錘/鋼纜返回至初始位置。達到介質可視化，過程自動化的目的。在上升過程中對距離進行測量和校驗。

產品特點

1.


2. 1.每套設備均配有多種測量輸出標準。

3. 2.輔助容器料位控制物料的高位低位報警輸出

4. 3.采用智能的自校驗技術，在測量周期內出現包括斷纜、埋錘以及探頭閉鎖問題時，通過故障信號發出報警。

5. 4.自動模式、手動模式和等模式可選。

6. 5.智能測量控制系統始終以有序編程方式將重錘/鋼纜牽引返回原始位置，為提高測量可靠性，返回過程甚至可以延緩。

7. 6.采用磁霍爾效應技術和微控制器實現測量數據的高分辨率和可靠性。

8. 7.內置LCD顯示屏和按鍵，簡易的參數設置。

9. 8.可更換的擦塊和清潔刷令鋼纜保持清潔狀態。




10.


技術參數

1.


2. 測量范圍：300mm～5000mm

3. 精       度：±5mm或5%FS （取較大者）

4. 環境溫度：-40℃～70℃

5. 供       電：24VDC

6. 重  現  性：＜±20mm

1. 防爆認證：本安： Ex d IIC T1～T5/T6 Ga；Ex ia D 20 T85℃

   防護等級：鋁/IP67

2. 輸出信號：4-20mA，信號隔離，最大回路阻抗 500Ohms

3. 功       率：15W

4. 介電常數：1.9

5. 溫度精準：±1℃

6. 分  辨 率：約30mm處

7. 材       質：SUS304/SUS316/SUS316被覆PTFE

8. 結構形式：鋼纜重錘

9. 最大量程：5m

10. 鋼       纜：1/16”尼龍護層（123kg 張力）

11. 　　　　　3/64”不銹鋼（無護層）（123kg 張力）

12. 過程溫度：(T型)(-40～200)°C

13. 　　　　　(V型)(-40～200)°C

14. 　　　　　(W型)(-40～200)°C　

15. 過程壓力：(T型)(-0.1～4)MPa

16. 　　　　　(V型)(-0.1～0.3)MPa

17. 　　　　　(W型)(-0.1～4)MPa
