產品介紹

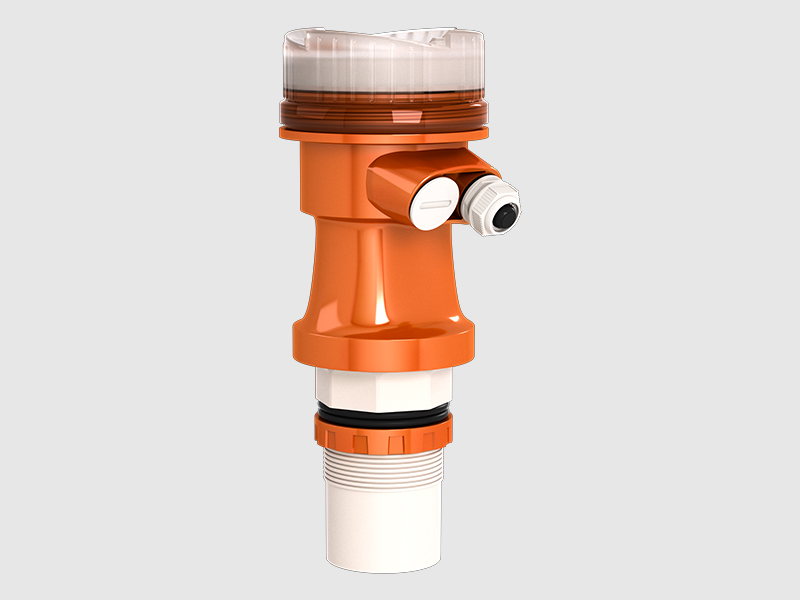

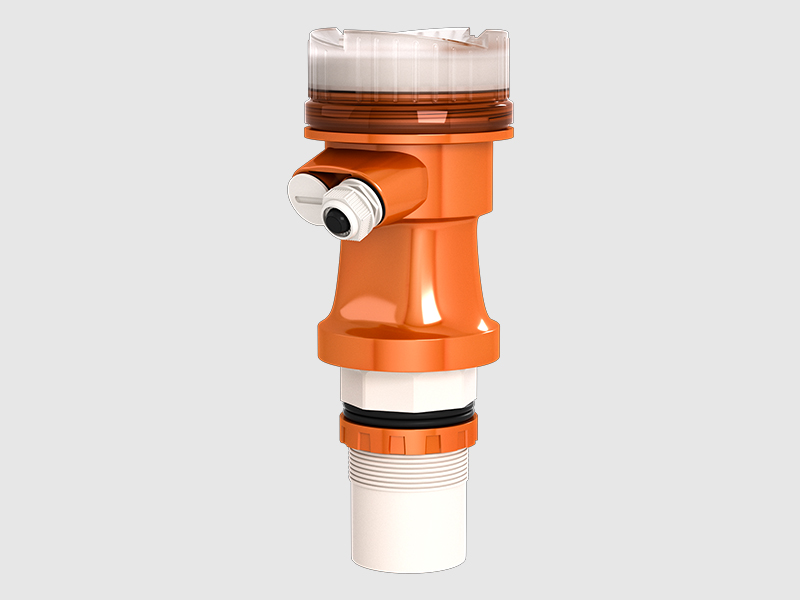

UGL-100通用型超聲波物（液）位儀，是我司根據多年應用經驗開發、制造的通用型超聲波物位計。它博采眾長,吸取了國內外多種物位儀優點。實現了全數字化、人性化設計理念,具有完善的物/液位測控、數據傳輸和人機交流功能。它采用工程塑料ABS防水外殼，殼體小巧且相當堅固。主芯片采用進口工業級單片機等數十塊相關專用集成電路，數字溫度補償和超寬電壓輸入穩壓。模塊化電路設計、軍工品質多層ＰＣＢ板、硬件結構緊密、布局合理。還可根據客戶需求添加模塊實現其它功能（如：藍牙、ＧＰＲＳ通信等）。具有抗干擾性強，可任意設置上下限節點及在線輸出調節，帶有現場顯示，可選擇模擬量，開關量及RS485輸出，方便的與相關設施接口。具有高可靠、無污染、性能穩定、不必接觸工業介質就能滿足大部分液位、料位測量要求。解決了壓力式、電容式、浮子式等傳統測量方式帶來的纏繞、堵塞、泄露、介質腐蝕、維護不便等缺點。因此可廣泛應用于與料位、液位測控相關的各個領域。本產品符合GB3836.1－2010和GB3836.4－20010國家標準要求，防爆標志為：ExiaIICT4Gb。

產品特點

★本產品內置GPRS、Wifi實現物聯網
★備份和還原設置參數
★可測量物位、液位、體積、重量等
★可任意調整模擬量輸出
★具有數字濾波和回波識別功能
★可人工設定固定干擾濾波功能
★支持自定義聲速（特殊物質測量）
★支持自定義串口數據格式（訂貨時選定）
★支持自定義數學函數運算

產品參數

性能指標
量程：2m、5m、8m、10m、12m、15m、20m、25m、30m （訂貨時選定）
盲區：<0.25- 1.5m（因量程而不同）
發射角：小于10°（因傳感器而不同）
最小顯示分辨率：1mm
頻率 ：20 KHz～2000KHz
精度：±0.3%F.S
溫度補償：自動溫度補償
顯示：LED、LCD、OLED（可選）
現場設置：本機按鍵完成
輸出（訂貨時選定）
模擬輸出信號：0～20mA；4～20mA負載>300Ω；0～5V；0～10V
數字輸出：RS485（支持Modbus）；
無線傳輸：內置GPRS無線通信可選短信數據提示（采集系統可以定制）
開關輸出：兩路NPN/繼電器(AC:5A 250V DC:10A 24V)
供電（訂貨時選定）
工作電壓： DC12—24V或AC220V
功耗：<1.5W

典型案例

☆水及污水處理            泵房、集水井、生化反應池、沉淀池等
☆電力、礦山            灰漿池、煤漿池、黃油儲罐、堆料場或部分移動設備控制等
☆食品工業                酒廠、糧倉、食品材料裝盛槽罐等
☆控制系統配套使用
